电磁加热炉控制系统配套
发布时间:2017-04-23来源:聊城晟科自动化作者:聊城晟科自动化点击:

电磁加热炉控制系统

电磁加热炉自动控制方案



一、系统拓扑架构图





 二、控制方案介绍

 1、电磁加热炉点位介绍:

     加热炉共分为4台炉体,每个炉体有4个加热区。每个加热区有1路K型热电偶检测温度,共有16路温度检测;每个加热区有独立的电磁线圈,加热炉共16路电磁线圈控制;2路压力检测、1路流量检测;2台水泵(每台水泵提供一个启动信号点)。

2、控制方式概述:

       控制系统通过触摸屏+PLC实现对电磁炉进行手动或自动方式控制。

       手动方式时:操作者通过触摸屏手动操作画面,人为可分别对电磁控制器进行开启或关闭,与水泵启停、压力、流量无联锁。手动启停水泵,当有两台水泵时,可任意启停水泵,水泵之间无联锁。

       自动方式时:启动自动后,首先开启水泵,然后后开始加热,加热控制根据各区反馈的温度值是否达到设定温度自动启停各路电磁控制器。正常加热过程中,每个分区加热时间超过一分钟时对其短暂停止后重新开启,用于保护电磁控制回路。加热回路与水泵启停、压力、流量间均有联锁保护。当每台加热炉体温度均达到设定温度时,系统自动随机保持开启一个分区电磁控制器,每隔一分钟切换一次分区。

3、触摸屏界面概述:

      触摸屏包括以下界面:首页(含厂家简介),自动运行界面、工艺流程界面、手动操作界面、参数设置界面、报警界面、操作说明等。

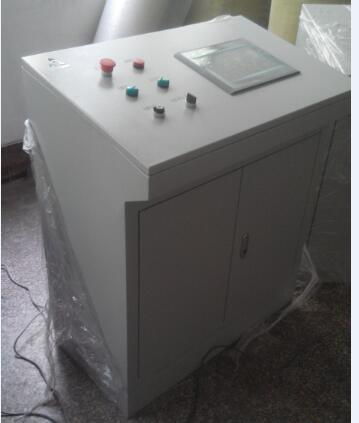

成品图片展示:
